类别：低压专区
名称：GCK1系列低压抽出式开关柜
型号：GCK
详细说明：
GCK1系列交流低压抽出式开关柜
一、用途
GCK1、GCL1、GCJ1系列低压抽出式开关柜适用于交流50、60H，额定工作电压380V、660V，额定电流630A及以下的三相四线制及三相五线制的低压配电系统中作为受电、馈电、母联、照明、电动机控制及功率补偿之用，它包含动力中心（PC）和电动机控制中心（MCC）之功能，并可设计成固定柜和抽屉柜混合型系统，可满足不同的供配电需要。
二、使用条件
2.1周围空气温度不高于+40℃，且24小时内平均温度不超过+35℃，不低于-5℃，在储存、运输条件下最低温度为-30℃
2.2海拔：不超过2000m
2.3空气清洁，相对湿度在最高温度+40℃时不超过50%，在较低温度时允许有较高的相对温度。如+20℃时为90%
2.4没有活在，爆炸危险，严重粉尘，剧烈震动，雨水侵袭的户内。
若上述使用条件不能满足，应由用户和制造厂协商解决。
三、主要技术性能及特点
3.1本产品符合IEC60439国际标准和GB7251国家标准及JB/T9661专业标准
3.2在方案中，具有6300A以下受电、母联、馈电等功能，选用国产ZW1和CW1，进口ABB公司、法国施耐德、德国西门子等空气断路器作为主开关，操作方便，安全可靠。
3.3在MCC方案中，具有630A以下馈电、照明、电动机控制、无功功率补偿等功能，选用国产SM30系列产品及进口的ABB公司，法国施耐德公司、德国西门子公司塑壳开关作为主开关
3.4受电主开关具有瞬时、短延时及载保护，客户可以根据系统需要，选择保护型式，且有自投、无自投和切换控制客户选用。
3.5水平母线具有母线分段和不分段两种，当采用单母线分段时，母线开关具有自投、无自投和切换控制。
3.6电动机控制回路具有短时、瞬时、过载、欠压、释压及断相保护，交流接触器可以采用无声运行，具有节能作用。
3.7超过本样本所列电动机控制容量，可以插入式开关固定式安装。
3.8我公司可以根据用户的需要，生产非标准产品。本产品为三相五线制，可以满足不同客户的需要。
3.9根据TEC标准和元件特征，本产品降容系数为0.7-0.8

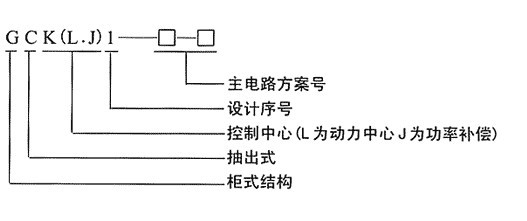

四、型号含义
